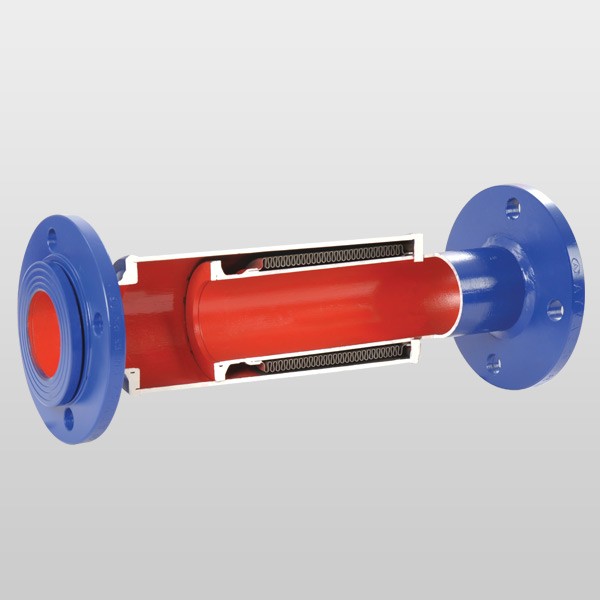

DBKF-60 Dıştan Basınçlı Kompansatör / Flanşlı (60 mm Genleşmeli -40, +20)

Çok uzun boru hatlarındaki yüksek genleşme miktarlarının absorbe edilebilmesi için çok boğumlu kompansatörler kullanılır. Boğum adedi arttıkça kompansatörün burulma olasılığı artar. Bu belli oranda layner ile önlenebilse de en iyi çözüm Dıştan Basınçlı Kompansatör uygulamasıdır. Ayrıca emniyet değerlerinin yüksek olması istenen akışkanlarda (Örneğin kızgın yağ vb.) kullanılması uygundur.
_x000D_
_x000D_ Burada akışkanın yönü değiştirilerek basıncın körük dışına da uygulanması sağlanarak, yüksek basınç ve genleşme miktarlarına burulmadan dayanabilen kompansatör oluşur.
_x000D_
_x000D_ Dıştan basınçlı kompansatörler, standart 30, 60, 90 ve 120 mm genleşmeli olarak imal edilmekle birlikte istenilen diğer farklı genleşme değerleri içinde özel üretimler mümkündür.
_x000D_
_x000D_ Yapısı:
_x000D_ Dizayn ve üretim EJMA standartlarına göre yapılmıştır. Basınç ve sıcaklık değerleri DIN 2401 standartlarına uygundur.
_x000D_
_x000D_ Malzeme Yapısı:
_x000D_ DIN 17440'a uygun olarak paslanmaz çelik, bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilir. Diğer malzemeler isteğe bağlı olarak üretilebilir.
_x000D_
_x000D_ Bağlantılar:
_x000D_ Sabit flanşlı, döner flanşlı, kaynak boyunlu, dişli, yivli
_x000D_
_x000D_ Nominal Çap:
_x000D_ DN 25 (1") - DN 1500 (60")
_x000D_
_x000D_ Basınç Değerleri:
_x000D_ Dıştan basınçlı kompansatörler standart PN16 basınç sınıfında üretilmekte olup, daha yüksek basınç sınıfları için özel dizaynlar neticesinde imal edilmektedirler. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.
_x000D_
_x000D_ Sıcaklık Aralığı:
_x000D_ Malzeme yapısına göre - 196°C den + 600°C e kadar
_x000D_
_x000D_ Uygulama:
_x000D_ Her çeşit boru hattında termal denge ve mekanik genleşme. En geniş uygulama alanı yeraltı boru hatlarıdır. Özellikle jeotermal hatlarda sık olarak kullanılır.
