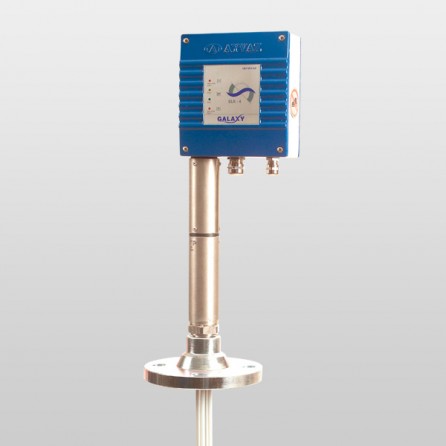

KP01-3R Galaxy Kapasitif Seviye Elektrotu

Ayvaz Kompakt Sistem Galaxy KP-01/ KP-01F kapasitans olçme prensibine gore çalışmaktadır. Galaxy KP-01 iletken ve iletken olmayan sıvılarda farklı seviyeleri göstermek için kullanılır. Galaxy KP-01 elektrod govdesine entegre edilen ve 4-20 mA'lik standart bir analog sinyal üreten bir seviye vericisi içermektedir. Pano muhafaza kapağı üzerinde bulunan display'den 4-20 mA analog çıkış takip edilebilir.

Seviyeyi belirtmek için kapasitans ölçme prensibi kullanılmaktadır. Elektrod çubuğu ve kap duvarı bir kapasitor oluşturur. Temel olarak bir kapasitenin değerinin levhaların arasındaki maddenin dielektrik değerinden, levhaların alanlarından ve aralarındaki uzaklıktan etkilenmesine dayanır. Elektrodun ve tank duvarının alanı sabit olduğundan tek degişken şey dielektrik rolündeki tankın içinde bulunan maddedir. Eğer bu dielektrik maddenin seviyesi degişiyor ise, plakalar içinden geçen akım da seviye ile orantılı olarak degişir. Bir dielektrik, su gibi pek çok sıvıyı dışarıda bırakan bir yalıtma maddesi olarak tanımlanmaktadır.

Hava ve vakumun dielektrik sabiti 1 iken, diger maddelerin 1'den büyüktür ve bu yüzden tank içindeki madde miktarının değişimi ile kapasite de değişir. Faydalı bir ölçüm sonucu almak için, sıvıda degişik derinliklere daldırılmış olan ölçüm çubuğu tamamen yalıtılmalıdır. ölçme derecesinin ayarlanmasından sonra seviye bir display ünitesinden okunabilir.

Uygulama Alanları
Buhar kazanları, yakıt tankları, konsantre tankları, plastik tanklar, marin uygulamaları, sıvı tankları, glikol tankları, gıda makinaları, soğutma sıvı tankları, gemiler, salamura tanklar, şarap depoları, temiz su depoları….
Yağ tankları, CO2 sıvı tankları, yüksek sıcaklıklı tanklar, düşük iletkenlikli sıvılar.

Gövde: Paslanmaz Çelik

Flanş: Dövme Çelik

Kasa: Aluminyum Enjeksiyon

Ölçme Elektrodları: Paslanmaz Çelik

Bağlantı: 3/4” BPS Dişli / DN 50 PN40 Flanşlı

Maks. Çalışma Sıcaklığı: 238 °C

Maks. Çalışma Basıncı: 32 bar

Ana Besleme: 230 V + %10, 50-60 Hz

KP01 Rölesiz, KP01-3 R dijital ekranlı ve kontaklıdır.

Ana Besleme 24 V+%10, 50-60 Hz veya 115 V+%10, 50-60 Hz için yat farkı 100 TL. Ürün imalat boyu maks. 3000 mm’dir
