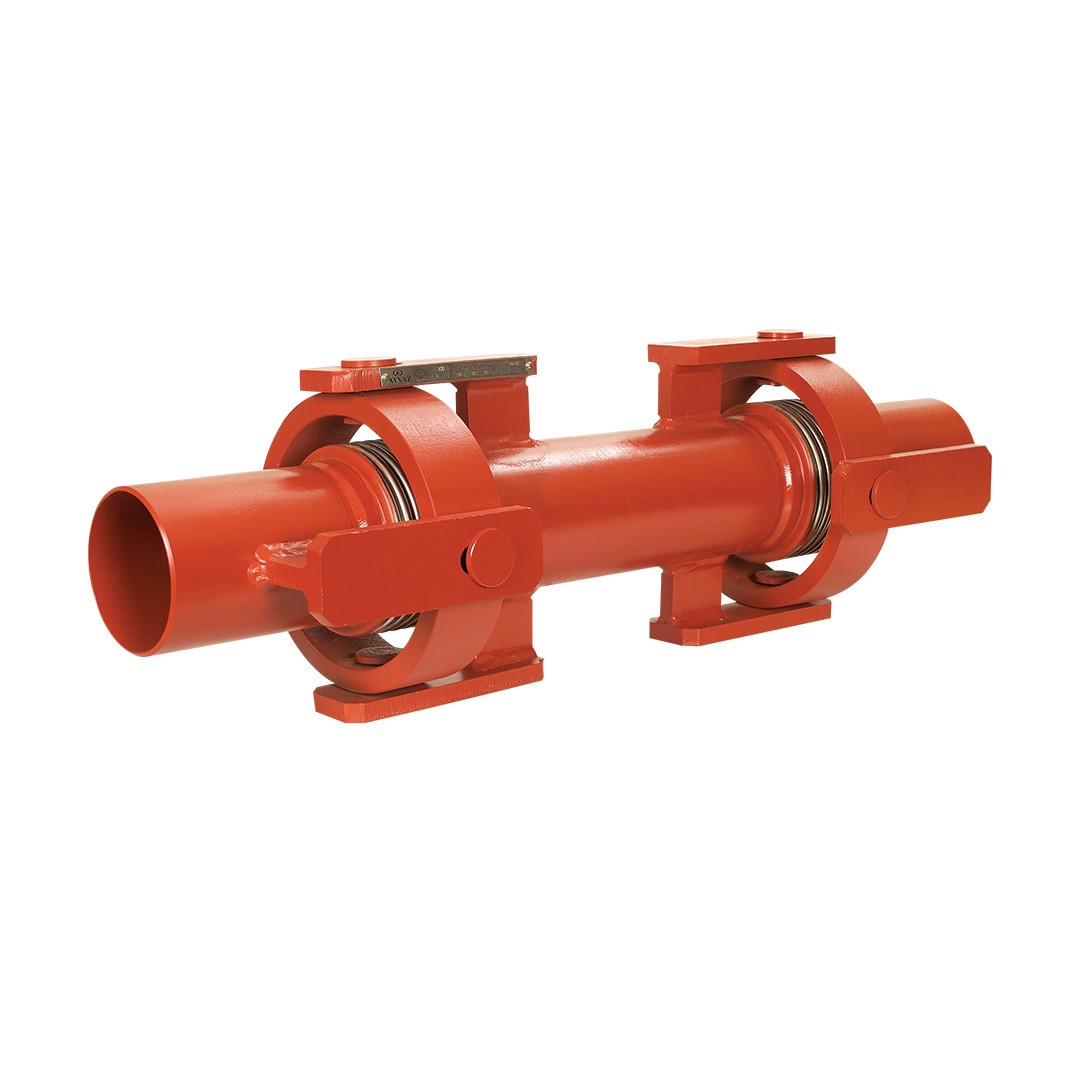

SİSKKB-100 Dilatasyon ve Deprem (Sismik) Kompansatörü / Kaynak Boyunlu

Dilatasyon - Deprem Kompansatörü (Kardan mafsallı tip), deprem ve çökme gibi her yöndeki hareketleri (X, Y, Z yönlerindeki dairesel hareketleri) emerek, boru hatlarındaki her türlü hareketi sönümleyerek sistemi korur. Esnek ve hareketli yapıları sayesinde rijit boru sistemlerini stresten arındırır. İki körük içeren bu tip kompansatörler eksenel hareketleri, yanal sapmaları ve açısal rotasyonu absorbe eder. Yangın devrelerinde FM onaylı bir ürün olması sebebiyle, dilatasyon geçişlerinde mutlak kullanım alanı bulunmaktadır.

_x000D_ _x000D_

Dizayn ve üretim "EJMA" standartlarına göre yapılmıştır. Basınç ve sıcaklık değerleri DIN2401 standartlarına uygundur. Çift tarafında bulunan körükleri ve kardan mafsalları sayesinde her türlü hareketi sönümleme kabiliyetine sahiptir. Kardan Mafsallı Deprem Kompansatörleri standart 100, 200, 300 ve 400mm yanal hareketleri sönümlemekle birlikte, istenilen diğer farklı genleşme değerleri içinde özel üretimler mümkündür.

_x000D_ _x000D_

Malzeme Yapısı:
_x000D_ DIN17440'a uygun olarak paslanmaz çelik; bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilebilir.

_x000D_ _x000D_

Bağlantılar:
_x000D_ Kaynak boyunlu, Yivli

_x000D_ _x000D_

Nominal Çap:
_x000D_ DN25 (1") - DN1000 (40")

_x000D_ _x000D_

Basınç Değerleri:
_x000D_ Kardan Mafsallı Deprem Kompansatörleri standart PN16 basınç sınıfında üretilmekte olup, daha yüksek basınç sınıfları için özel dizaynlar neticesinde imal edilmektedirler. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.

_x000D_ _x000D_

Sıcaklık Aralığı:
_x000D_ Malzeme yapısına göre -196°C'den 600°C'ye kadar.

_x000D_ _x000D_

Uygulama:
_x000D_ Dilatasyon - Deprem Kompansatörü, yangın devresi hatlarında dilatasyon geçişleri, tüm akaryakıt tankları, depolar, her türlü makine-cihaz çıkışlarında, bütün boru hatlarında kullanılmaktadır.
